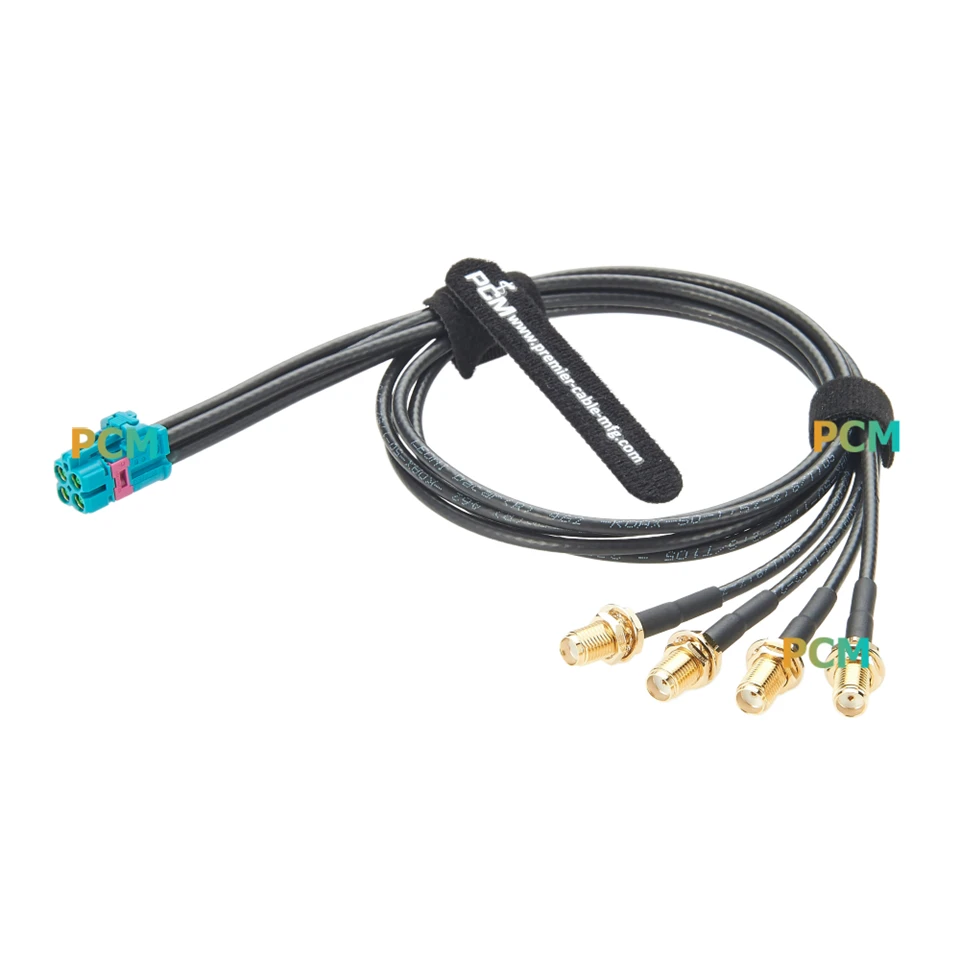

Quad TE MATE-AX til 4x SMA-kabel

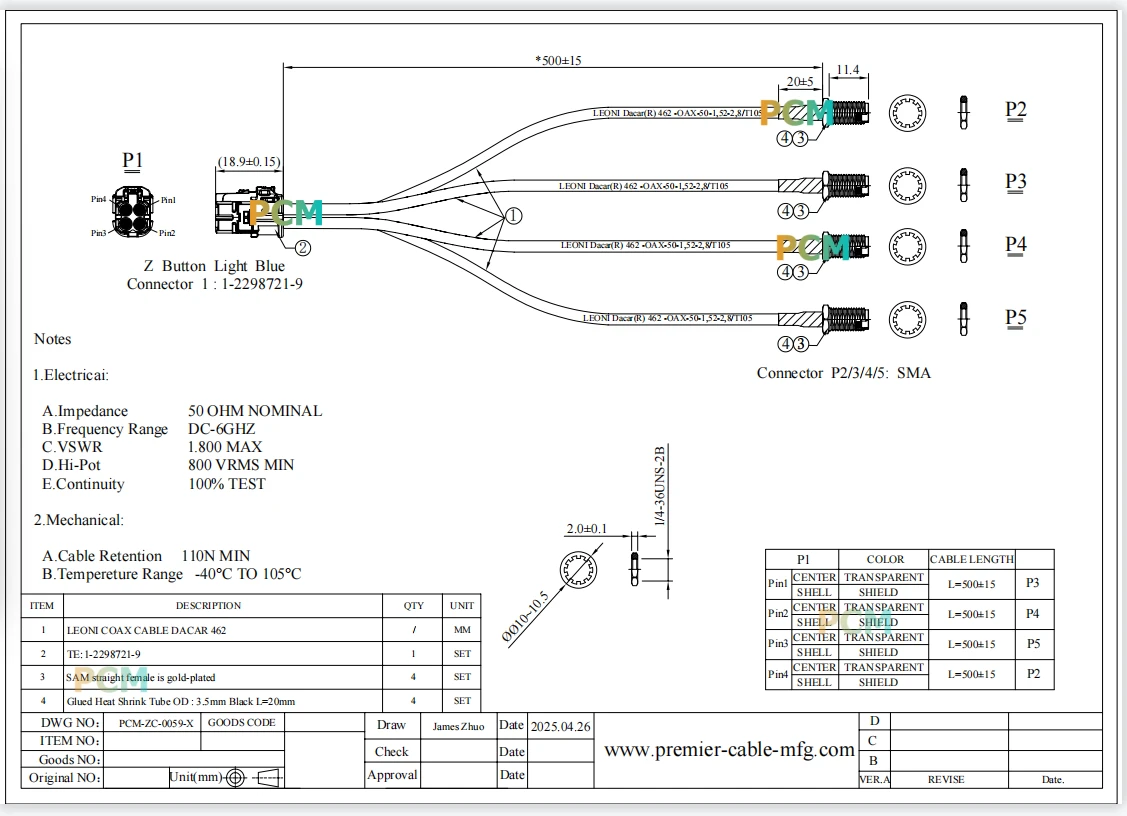

Quad TE MATE-AX To 4x SMA RF-kabelen er et høy-effektiv fler--kanals RF-testsett designet for å håndtere flere bilsignaler samtidig. PCM-ZC-0059 bruker TE MATE-AX series quad--kanals Mini Fakra 1-2298721-9-kontakt. Dette grensesnittet integrerer fire uavhengige RF-kanaler i et kompakt hus, noe som sparer betydelig plass på bilmodulsiden sammenlignet med å bruke fire enkeltkontakter, og gir feilsikkerhet.

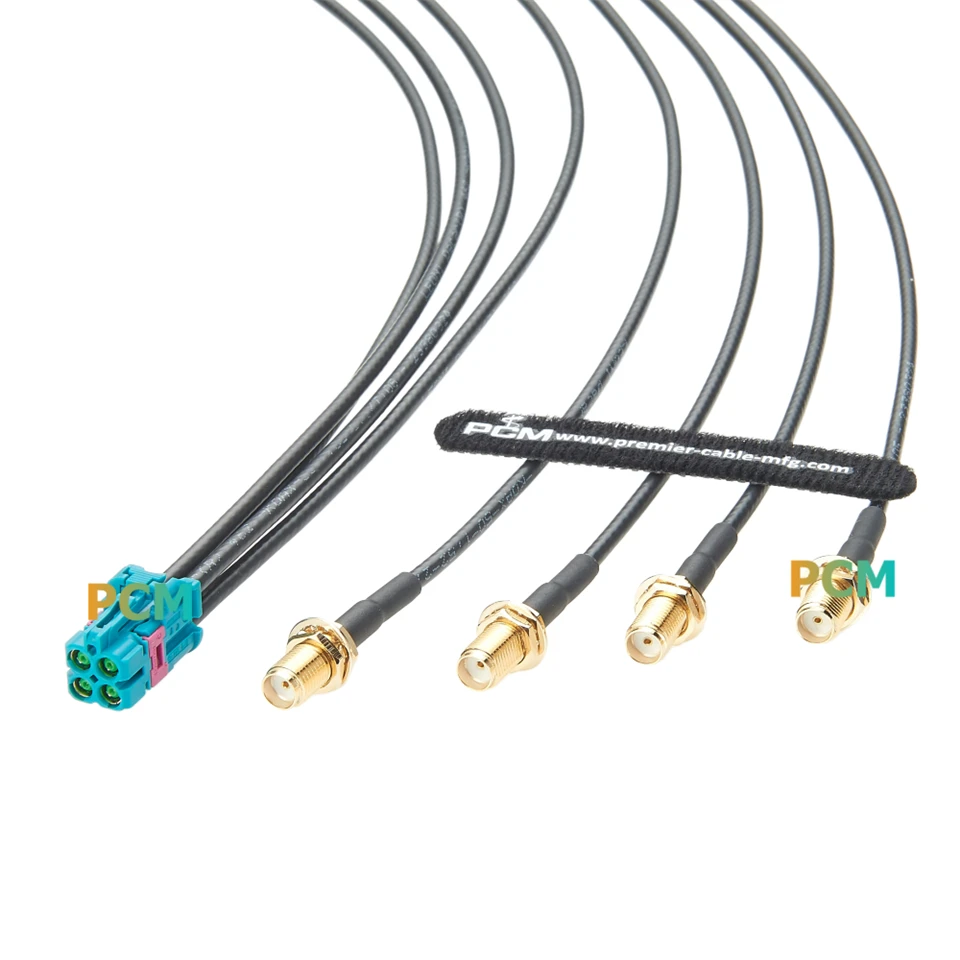

Den andre enden forgrener seg til fire uavhengige SMA-hunkoblinger, noe som muliggjør direkte tilkobling til flere instrumenter. Internt sikrer fire uavhengige koaksialkabler med lavt-tap ekstremt lav krysstale og høy isolasjon mellom kanaler innenfor DC-6GHz-frekvensområdet. Denne "én-til-konfigurasjonen er spesielt egnet for infotainmentsystemer for biler, multi-antennemottakermoduler og scenarier som krever samtidig testing av flere RF-baner (som LTE master/diversity, GNSS, V2X), noe som forbedrer effektiviteten til flerkanalskalibrering betydelig.
